SK-2型
製品特徴

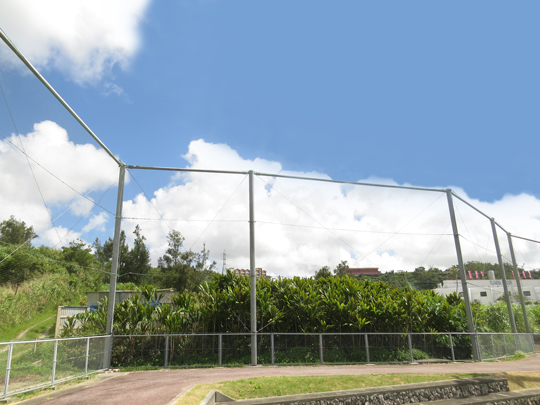

上部はエコネット・下部はフェンスを設置しています
下部にフェンスを組み合わせる事により、防犯性が高まります
フェンス部分に門扉を設置することも可能です
材質塗装
製品規格：STK500鋼管・STKT590鋼管
表面処理：溶融亜鉛めっき(JIS-H8641/HDZT63)
地際処理：防食被覆（金属系）で保護しています
維持管理：経年劣化の状況を外観から確認可能
（STK-400鋼管とは成分比率が異なるため、メッキの光沢が少なくマットな仕上がりです。）
溶融亜鉛めっき後、静電粉体焼付塗装を施すため防錆性能が高まります。目立つ存在となりやすいポールも、周囲の景観と調和します。
標準色（5色）の中からお選びいただけます。
- DBダークブラウン
- GRグリーン
- GBグレーベージュ
- DGダークグレー
- WHホワイト
道幅が狭く、大型車両が搬入出来ない敷地でもポールに継加工をし、分割してコンパクトに搬入できます。
重量が軽いため車両を選びません
標準仕様：エコネット1100T/18本40ｍｍ目
従来のネット（φ2.4）より線径が細いため、風の影響が少なく柱への影響が軽減されます。周囲の景観に合わせてネットの色をお選びいただけます。状況に応じ、カーテン・昇降式も可能です。
お気軽にお問い合わせください。
風速34m/s 土質Ｂ エコネット使用した場合の標準規格です
設置場所の設計条件※1にあわせて
作図・構造計算を致します
| 高さ | SKポール | 材質 | 重量 | 柱スパン | 基礎寸法 | 補強ポール |
|---|---|---|---|---|---|---|
| 4,000 |  114.3×3.5mm |
STK400 | 43kg | 6,000 | 450×1,000 |
76.3×2.8mm |
| 5,000 | 139.8×3.0mm |
STK500 | 63kg | 6,000 | 450×1,250 |
76.3×2.8mm |
| 6,000 | 190.7×3.0mm |
STK500 | 106kg | 10,000 | 450×1,600 |
114.3×3.5mm |
| 7,000 | 190.7×3.2mm |
STKT590 | 133kg | 10,000 | 450×2,000 |
114.3×3.5mm |
| 8,000 | 216.3×3.5mm |
STKT590 | 184kg | 10,000 | 450×2,000 |
114.3×3.5mm |
| 9,000 | 216.3×5.0mm |
STKT590 | 287kg | 10,000 | 450×2,000 |
114.3×3.5mm |
| 10,000 | 190.7×3.2mm（上部）216.3× 5.0mm（下部） |
STKT590 | 265kg | 10,000 | 450×2,000 |
114.3×3.5mm |
| 12,000 | 216.3×3.5mm（上部）267.4×6.0mm（下部） |
STKT590 | 447kg | 10,000 | 450×2,500 |
114.3×3.5mm |
| 14,900 | 216.3×5.0mm（上部）267.4×9.0mm（下部） |
STKT590 | 822kg | 10,000 | 450×3,000 |
114.3×3.5mm |
高さ20ｍ（ネット固定式・昇降式）/25ｍ以上（昇降式）もありますのでご相談ください
（積算計算上ボーリングデータが必要になります）
＜注意＞
・高さ15ｍ以上の場合は法令上建築確認申請（工作物）が必要となります。
・構造計算の結果によっては【主柱サイズ・厚み】【柱スパン】【基礎寸法】が変わることがあります
＜設計条件※1＞
- 風圧：設置場所の平均風速及び地表面粗度区分を元に、風圧力を算定しています。
（建築基準法施行令第87条Ｈ12建告1454号） - 基礎：設置場所の土質係数に基づき、防球ネットが風圧荷重を受けた時の転倒に対する検討をしています。
（配電規定ＪＥＡＣ7001に準拠）
設計・お見積りは無料です。お気軽にお問い合わせください
