製品図面ダウンロード

型式 直径 階高 2階 3階
S-A型 Φ2,500 H-3,300 (DWGDXF・PDF) (DWGDXFPDF)
Φ3,000 H-4,000 (DWGDXFPDF) (DWGDXFPDF)
型式 直径 階高 2階 3階
S-S型
オールステンレス
Φ2,500 H-3,300 (DWGDXFPDF) (DWGDXFPDF)
Φ3,000 H-4,000 (DWGDXFPDF) (DWGDXFPDF)

製品特徴

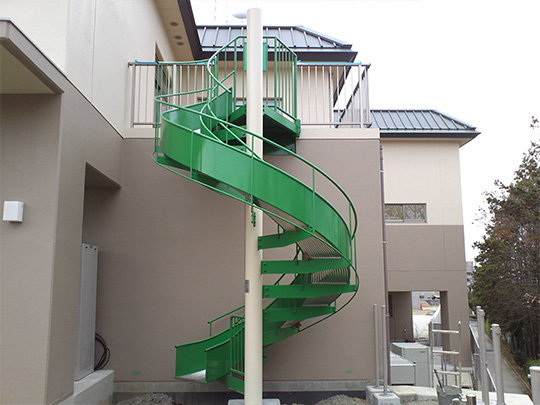

らせん式すべり台(外周:手すり)

  1. 一般財団法人日本消防設備安全センター認定品 消防法施行令第25条に基づく避難用すべり台です
  2. 外周部は落下防止手すりがございます
  3. 安全性を考慮し、3階以下の建物にお勧め致します
  4. 生産物賠償保険に加入しております
適応階 外周部 すべり面 外径(mm)
2階~5階 手すり
(高さ60cm)
ステンレスパイプ φ2,400~φ3,000

安全性を考慮し、3階以下の建物にお勧め致します

標準仕様:材質・塗装・認定番号

S-A型
Point600色からお好みの色をお選びいただけます

材質スチール製

塗装色日塗工色見本より1色

認定番号たい-048号

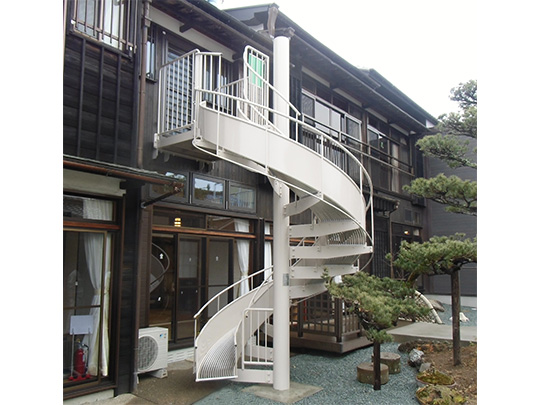

S-S型
オールステンレス
Point耐食性に優れています

材質オールステンレス製(SUS304)

塗装色オプション

認定番号たい-084号

ご要望に応じて選べるオプションをご用意!

オプション

より、安全を求める方に

  • 衝撃吸収マット

  • 屋根

耐食性を高めたい方に

  • すべり台:3面SUS

デザイン性を高めたい方に

  • 2色塗装

一般財団法人日本消防設備安全センターとは
消防法施行規則 第31条の4の規定による登録認定機関です。
消防用設備等認定委員会において、消防用設備等が国の定める避難器具の設備等技術基準(構造・材質及び強度等)に適合していることの「認定」を行い、適合している個々の製品には「認定証票」を交付します。

認定品が選ばれる理由

●安心の認定証票

スカイダーには一般財団法人日本消防設備安全センターの審査に合格した証として、「認定証票」がついていますので 安心してご利用頂けます。

注意!
認定条件がクリアできない場合は認定品として設置することはできません。

●設置時検査の簡略化

【認定品】であれば、設置時検査は認定証票・設置場所など確認のみとなり、設置者の事務負担の軽減・消防機関の設置時検査の簡略化を図ることが出来ます。

一方、【認定品でないもの】は構造、材質強度における性能を確認するための試験を行う必要があり、検査に合格しなければ避難設備として認められません。
竣工前に慌てないためにも認定品の設置をお勧めいたします。

より詳しいQ&Aはこちら
設置条件
●設置場所

避難の際に容易に接近することができ、階段・避難口その他の避難施設から適当な距離にあり、かつ、安全な構造を有する開口部に設置します。

●避難空地

すべり台の先端から前方1.5m、すべり台の中心から左右に各0.5mは段差・障害物を置いてはいけません。
※より安全に避難するための衝撃吸収マットもご用意しています。

●降下空間

滑り面から上方に1m以上 及びすべり台の両端から外方向に0.2m以上の範囲内は空間を設ける必要があります。

●勾配

すべり角度は25度~35度の範囲が認定条件となり、直線型は階高とすべり角度により滑り台の長さが決まります。
角度が緩やかな場合はすべりにくくなりますので30度を基本とし建物にあわせて設計しています。

建物に合わせて無料で設計致します。お気軽にお問い合わせください。
取付方法はこちら

避難器具の設置基準
避難器具の設置基準は 消防法施行令第25条避難設備に関する基準に定められています。
防火対象物の用途を確認し、収容人数の判定・階数・構造などにより必要台数を判定します。
避難用すべり台は2階から10階までのすべての防火対象物に設置することが出来ます。
PLANNING
敷地や用途に合わせて設計・構造計算を致します。

お気軽にお問い合わせください。

勾配目安表【3階建て以上の場合】
1階から2階についてはこの条件によりません

~ご計画の際には建物の階高や敷地の条件に応じて無料で設計させていただきます~

2階以上の階の最も高い階高(図)により外径を決定します。
(図※ 2階から1階を除く)
2階~1階の場合(図※)は階高寸法によらず 外径の調整が可能です。
お気軽にお問い合わせください。

  • 認定範囲内の推奨勾配(角度)
  • 認定範囲内の勾配(角度)
  • 認定品として設置することが出来ません

S-A型 / S-S型

型式 S-A型 / S-S型
らせん
SL-CN型 / SL-SN型
らせんルーバー
KL-CN型 / KL-SN型
らせんルーバー内タラップ
階高直径(mm) Φ2600 Φ2600 Φ2800 Φ3000 Φ3000
2300 23.97° 24.43° 22.30° 20.50° 20.50°
2400 24.98° 25.44° 23.25° 21.39° 21.39°
2500 25.97° 26.45° 24.19° 22.26° 22.26°
2600 26.94° 27.43° 25.11° 23.13° 23.13°
2700 27.89° 28.40° 26.02° 23.99° 23.99°
2800 28.83° 29.35° 26.92° 24.83° 24.83°
2900 29.76° 30.28° 27.80° 25.67° 25.67°
3000 30.66° 31.20° 28.67° 26.49° 26.49°
3100 31.55° 32.09° 29.52° 27.30° 27.30°
3200 32.42° 32.98° 30.36° 28.10° 28.10°
3300 33.28° 33.84° 31.19° 28.89° 28.89°
3400 34.12° 34.68° 32.00° 29.67° 29.67°
3500 34.94° 35.51° 32.80° 30.43° 30.43°
3600 35.75° 36.33° 33.58° 31.18° 31.18°
3700 36.54° 37.12° 34.35° 31.92° 31.92°
3800 37.32° 37.90° 35.11° 32.65° 32.65°
3900 38.08° 38.67° 35.85° 33.37° 33.37°
4000 38.82° 39.41° 36.58° 34.07° 34.07°

【注記】

  • 上記勾配角度は回転角度285°で計算したものである。
  • 計算に用いる降下高は階高より200減じたものである。
  • 上記勾配角度で25°未満のもの、35°を超えるものは認定範囲外である。( 部分)

※すべり台降口部(GL)には、1000×1500の避難空地が必要です。

1分でわかる! S-A型

設計・お見積りは無料です。お気軽にお問い合わせください
