製品図面ダウンロード

H=4,000(210D/30本格) (DWGJWWDXFPDF)
H=4,000(210D/60本格) (DWGJWWDXFPDF)
H=5,000(210D/30本格) (DWGJWWDXFPDF)
H=5,000(210D/60本格) (DWGJWWDXFPDF)

製品特徴

矢が付け抜けにくい特殊な構造のネットを使用します(ポリエステル繊維)

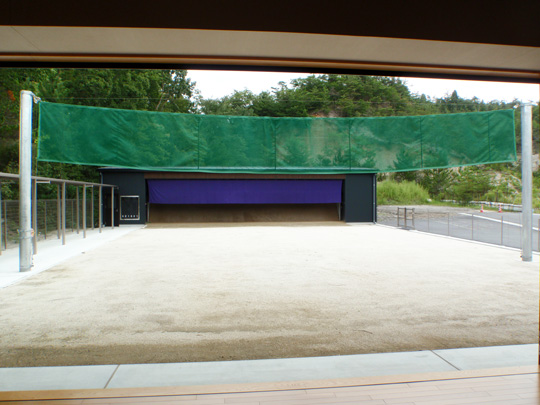

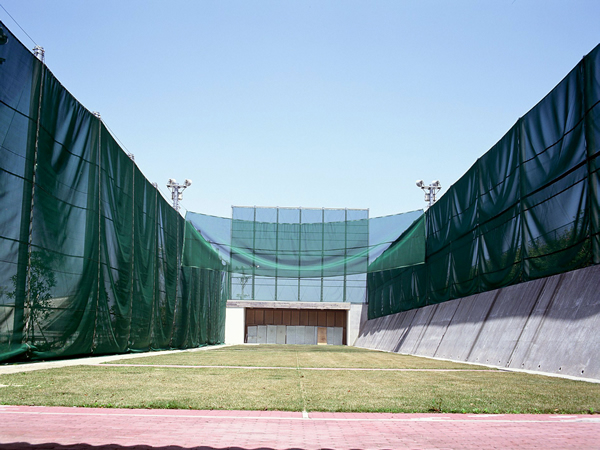

誤射対策として中間に垂れネットを設置・側面ネットは2重張りなどをお勧めします
注意!矢が当たる角度・速度によっては、ネットを貫通する恐れがあります

材質塗装

SKポール
軽量かつ強靭な溶融亜鉛めっき鋼管ポール

製品規格:STK500鋼管・STKT590鋼管
表面処理:溶融亜鉛めっき(JIS-H8641/HDZT63)
地際処理:防食被覆(金属系)で保護しています
維持管理:経年劣化の状況を外観から確認可能

(STK-400鋼管とは成分比率が異なるため、メッキの光沢が少なくマットな仕上がりです。)

SKカラーポール
耐久性が高く美しい

溶融亜鉛めっき後、静電粉体焼付塗装を施すため防錆性能が高まります。目立つ存在となりやすいポールも、周囲の景観と調和します。
標準色(5色)の中からお選びいただけます。

  1.
  2.
  3.
  4.
  5.
  1. DBダークブラウン
  2. GRグリーン
  3. GBグレーベージュ
  4. DGダークグレー
  5. WHホワイト
優れた運搬性

道幅が狭く、大型車両が搬入出来ない敷地でもポールに継加工をし、分割してコンパクトに搬入できます。
重量が軽いため車両を選びません

弓道・アーチェリー用ネット
強度・耐久性が高い

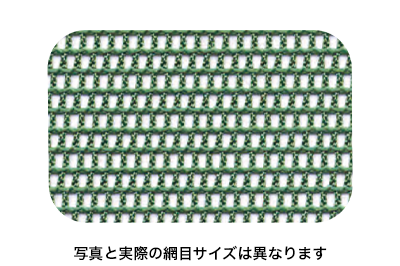

標準仕様:アーチェリーネット 210D30本格 2.9×3.9mm
矢を抜けにくくする為、特殊な組織構造を施したポリエステル繊維のアーチェリーネットです。
安全性を高める為に、より衝撃吸収性に優れる密度の高い網地構成の【強力仕様】やネットの重ね張りをお勧めしています。
注意!矢が当たる角度・速度によっては、ネットを貫通する恐れがあります。

詳しくはこちら
PLANNING
網目が細かいため、柱にかかる風圧・土質等を考慮した上で柱や基礎を構造計算いたします。

お気軽にお問い合わせください。

設置場所の設計条件※1にあわせて
作図・構造計算を致します

<設計条件※1>

  • 風圧:設置場所の平均風速及び地表面粗度区分を元に、風圧力を算定しています。
    (建築基準法施行令第87条H12建告1454号)
  • 基礎:設置場所の土質係数に基づき、防球ネットが風圧荷重を受けた時の転倒に対する検討をしています。
    (配電規定JEAC7001に準拠)
施工方法

設計・お見積りは無料です。お気軽にお問い合わせください
